PAN ACOUSTICS – DER SOUNDSPEZIALIST FÜR GLASKLARE
Kommunikation IN AKUSTISCH ANSPRUCHSVOLLEN UMGEBUNGEN.
Profitieren Sie von den innovativen Entwicklungen
Der legendären PAN-Technologien aus unserer
Niedersächsischen Manufaktur.
Es war nie einfacher aus alt neu zu machen.
Stromversorgung, Audiodaten, Steuerdaten - und all das über einen herkömmlichen Zweidraht wie er bei einer klassischen, passiven Lautsprecherverkabelung oder einer 100V-Installation vorkommt. Das macht unsere hausentwickelte Pan Acoustics Pan 2-Line Technologie möglich und schafft es so, eine passive Beschallungsanlage in ein aktives System umzuwandeln.
Der Clou: Die aktiven, digital steuerbaren Linienstrahler aus der Pan 2-Line Serie können dabei direkt auf die Bestandsverkabelung der vorherigen Installation aufgesetzt werden. Die Bausubstanz bleibt unberührt. Das liebt der Denkmalschutz und schont die Kosten.
Beratung | Planungsunterstützung | Inbetriebnahme | Workshops
Sie benötigen die passende Beschallungslösung für Ihr Projekt oder suchen Unterstützung bei der Wahl der richtigen Produkte? Sie kommen mit Lautsprechern von der Stange nichts ans Ziel und sind auf eine Sonderkonstruktion angewiesen? Sie möchten mehr über unsere Produkte und Audiotechnologien erfahren?
Wir sind für Sie da!
Produkte » PAN 2-Line » CCU 4/4

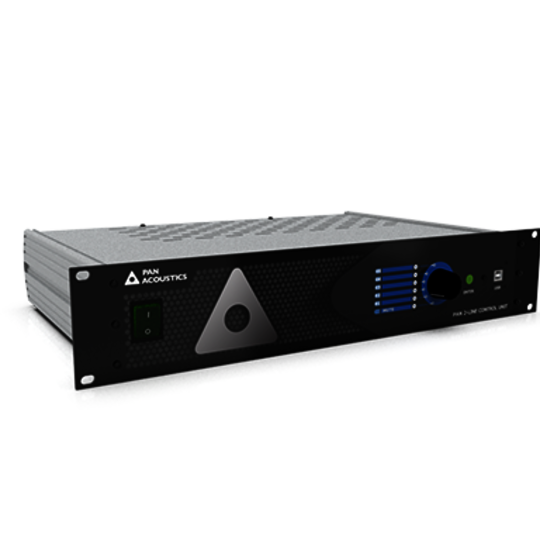

Die Mastereinheit eines Pan 2-Line-Systems. Die CCU 4/4 stellt vier Pan 2-Line-Anschlüsse für ein Zweileitersystem mit beliebiger Polarität zur Verfügung. Jeder Pan 2-Line-Ausgang verfügt über einen eigenen Audio-Eingang. Mit der Pan 2-Line Technologie können Audio-, Steuerdaten und die Spannungsversorgung über zwei Adern (2-Leiter) wie Lautsprecherkabel oder Kabel einer bereits bestehenden 100V-Installation übertragen werden.
| Konfiguration: | Central Control Unit für Pan 2-Line Systeme |
| Audioeingänge: | 4 Line-Eingänge symmetrisch |
| Pan 2-Line-Ausgänge: | 4 auf 2-Pol-Steckkontakt |
| Mediensteuerung: | ja via R232 / RS485 |
| Status-LEDs: | Störung, Betrieb, Kommunikation |
Abmessungen (H x B x T): | 88 x 483 x 300 [mm] |
| Artikel-Nummer | Bezeichnung | Copy |
|---|---|---|
| 800977 | Pan 2-Line Central Control Unit, CCU 4/4 P2L |
Individuelle Lackierung / Farbgebung im RAL-System. Andere Farbsysteme wie RAL-Design, Pantone etc. sind auf Anfrage möglich.
Individuelle Gehäuselänge des Lautsprechers ist möglich. Die Gehäuse der Pan Speaker Serie können auf Kundenmaß angepasst werden.
Analoge Audioeingänge mit symmetrischer Signalführung
Digitaler Audioeingang: unterstützt 2 x AES/EBU (AES3) und 1 x anlaog Audio (Failover Funktion)
Digitales Audionetzwerk DANTE inkl. AES67-Unterstützung. Unterstützt redundante Netzwerkstruktur mit Pan Net-Steuerung und 1 x Analog Audio (Failover Funktion)
100V-Audioeingänge mit unterschiedlichen Leistungsabgriffen.
Pilottonauswertung zur Integration in SAA-/ ENS-Systemen.
Pan Net - Pan Acoustics‘ eigenes Steuer- und Überwachungsprotokoll.
General Purpose Output (GPO) Schaltbarer Kontakt z.B. für Statusabfrage mittels nachgeschalteter Mediensteuerung.
Prioritätsschaltung - Automatische Umschaltung der Audioeingänge z.B. zwischen Programm und Durchsage.
DC-Eingang
zum Betrieb an Notstromversorgungen.
Wetterfestigkeit der Lautsprecher kann über die Schutzklassen IP54 oder IP65 (abhängig vom Modell) realisiert werden.
Zubehör wie Wand-, Stativ- und Deckenhalterungen, verschiedene Interfaces, Anschlusskabel, Wetterschutzhauben und Verbindungssets stehen zur Verfügung.
Ballwurfsicherheit
Pan Acoustics‘ Produkte definieren sich durch natürlichen Sound und ansprechendes Design.
